一起來了解氣動球閥的型號表示方法！
發表時間：2024-05-02 16:25:44

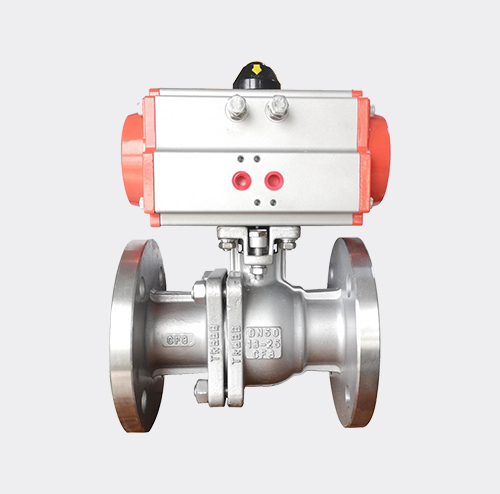

氣動球閥的類型繁多，根據不同使用壓力、溫度、控制形式等，均有不同的型號，為方便用戶選型，下面為大家介紹氣動球閥的型號編制說明。
氣動球閥的類型繁多，根據不同使用壓力、溫度、控制形式等，均有不同的型號，為方便用戶選型，下面為大家介紹氣動球閥的型號編制說明。
①附加代號：V（閥芯帶有V型結構）、D（低溫）、B（保溫）、P（偏心結構）、U和S和DY（上裝式）
②名稱代號：Q（球閥）
③驅動代號：2（電液動）、3（蝸輪）、6（氣動）、7（液動）、9（電動）、手動沒有代號
④連接方式代號：1（內螺紋）、4（法蘭式）、6（焊接）、7（對夾式）
⑤結構形式代號：浮動式：1（直流通道）、2（Y型三通）、4（L型三通）、5（T型三通）；固定式：0（半球直通）、6（四通流道）、7（直通流道）、8（L型三通）、9（Y型三通）
⑥密封材質代號：B（巴氏合金）、F（氟橡膠）、F46（襯氟）、H（銹鋼）、J（襯膠）、M（蒙乃爾合金）、N（尼龍塑料）、P（蒙乃爾）、Y（硬質合金）、W（閥體直接加工）
⑦閥體材質代號：A（鈦和鈦合金）、C（碳鋼）、I（鉻鉬鋼）、P（18-8系不銹鋼）、R（Mo2Ti系不銹鋼）、S（塑料）
